1.6.1 簡介
當有些特殊的運動平臺不需要快速的運動或者不需要大的載荷時，這時可以不需要使用常規的伺服電機的方案，而使用電推桿的方式，這樣可以有效的降低平臺的生產成本。因此我們特此開發了一款電推桿型平臺專用的控制器。其是3/6自由度電推桿平臺控制器，額外帶有8路特效輸出和兩路信號輸入，適合于小型負載平臺使用。另外具有編碼器A/B信號反饋檢測、力矩到達、位置超差信號檢測功能。1.6.2 控制器圖片

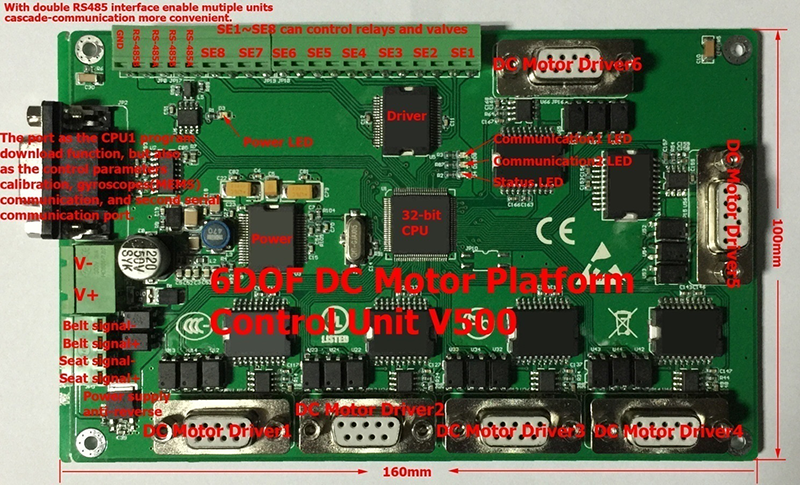

ACB500正面圖片
ACB500D 帶網絡通訊端口的電推桿平臺控制器正面圖片
1.6.3 主要功能
l 可驅動6通道9~24V直流無刷電機，每個電機最大功率為100W；l 每個通道均帶有獨立的電流檢測電路，可檢測到平臺的負載率，電推桿是否處于堵轉等狀態以及相應的故障模式檢測；
l 每通道都帶有電機編碼器AB相信號脈沖檢測功能，這樣無需在電推桿上安裝電子尺即可實現平臺位置反饋，從而實現閉環控制；
l 兩路開關量信號檢測可以作為平臺狀態輸入控制和急停、靜止等功能；
l 額外高達1A的8通道的輸出，用戶可以配置成繼電器、電磁閥控制輸出，作為外擴特效等功能；
l 針對有些客戶對電推桿平臺的網絡通訊需求，因此在ACB500D的基礎上增加了一路RJ45網絡接口，可以實現TCP/UDP通訊。同時去除了特效輸出的功能；
1.6.4 控制器上面集成了如下的輸入輸出接口
l 32bit 處理器*1l RS-485接口*1
l RS-232接口*1
l RJ45接口*1（僅ACB500D具有此功能）
l 9V~24V直流電機驅動（每通道最大4A）*6
l 電機電流采樣通道*6
l 電機編碼器AB相脈沖信號采樣*6
l 電磁閥/繼電器輸出接口*8（僅ACB500具有此功能）
l 開關量輸入接口*2
l 5V傳感器供電輸出接口*6
l 輸入電源防反接保護
l 輸出電源π濾波處理（僅ACB500D具有此功能）
l 各個功能模塊獨立供電，減少了各個模塊之間的信號和功率約束
DB9多功能電機控制輸入輸出接口定義表
| ACB500控制板(DB9兩排公頭) | 信號名 | 定義 | 備注 |
| 1, 6 | Motor+ | 直流電機驅動 | +24V |
| 8, 9 | Motor- | 信號輸入 | |
| 2 | Vpower | 傳感器供電，帶有100mA自恢復保險 | +24V |
| 3 | OA | 編碼器A相信號 | 編碼器分辨率為每轉6個脈沖 |
| 4 | OB | 編碼器B相信號 | |
| 5 | GND | 傳感器地 | GND |
| 7 | SICK | 磁性開關輸入信號 | 作為絕對位置定位 |
