4D動感影院座椅信號采集板ACB100和ACB100B版本(2011年08月份開始生產，是與挖掘機模擬器主控板的共用硬件平臺版本：
l 采集板采用USB方式和主機通訊，但這種方式是偽USB方式，當采集板和主機連接后，主機會提示發現一個串口通訊設備，也就是說，雖然主控板和主機在底層上是USB通訊，但實際和模擬器軟件采用的還是串口方式通訊，并且不需刻意選擇帶有串口的電腦主板。
l 由于主控板可以從USB接口上獲取+5V電源，因此只需一根USB線，同時滿足供電和通訊;
l CPU采用NXP最新一代的ARM 32位Cortex-M0的內核處理器，調整為48pin的32bit ARM芯片，其具有集成度高、低功耗，(不含外部負載系統功耗小于0.2W)、功能強大、微型化、一體化、抗干擾能力強、可靠性極高等特點，帶有電源反接保護，輸入輸出過壓保護、過流保護、短路保護(對電源、對地)等保護措施;
l 大幅減小的尺寸并不減少功能，具有競爭力的價格，這無疑為客戶提高了產品競爭力;
l 采用采集板和轉接板分開的方式，這樣降低了客戶的布線成本，并使布線變得更方便和整齊;使主控板的工藝性更好;便于生產加工、產品測試和后期維護;

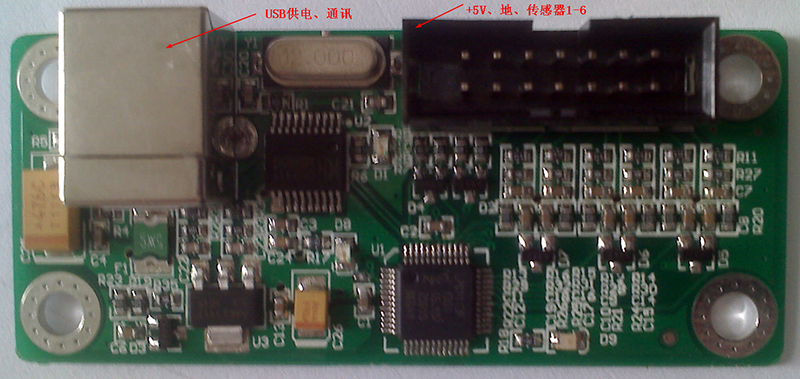

采集板ACB100標注圖

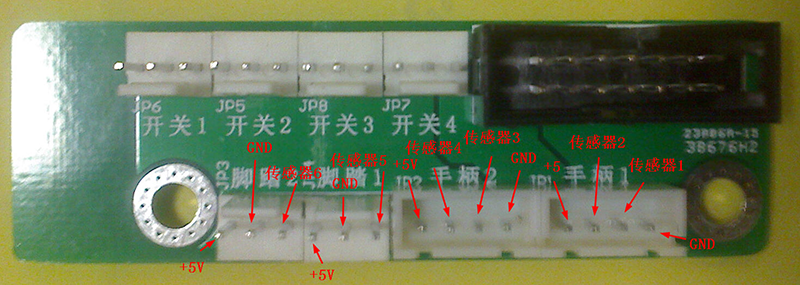

轉接板/端子板/連接板標注圖

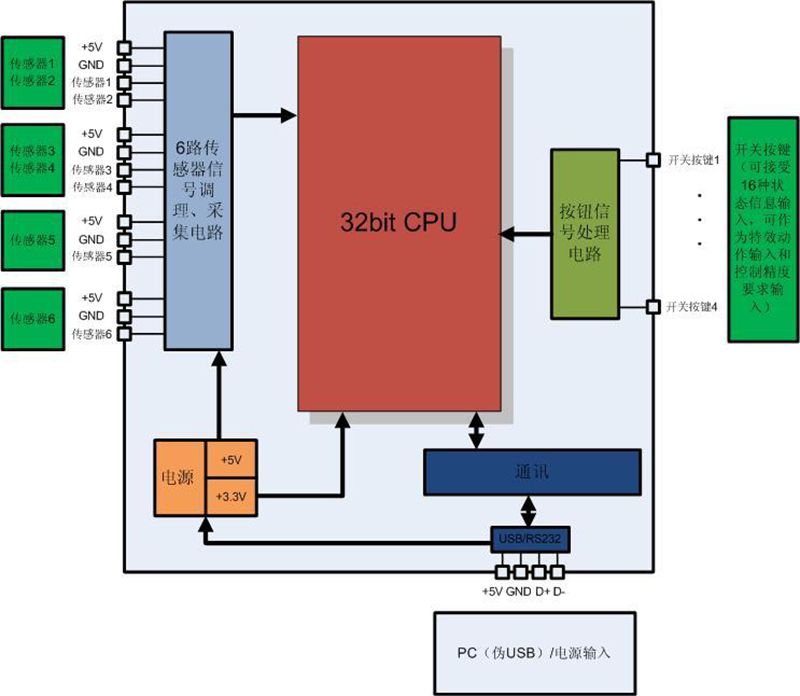

1.8.2 原理框圖
1.8.3 接插件布局和管腳定義
板上共有2個接插件，分別是J1和J2，整體布局圖如下：

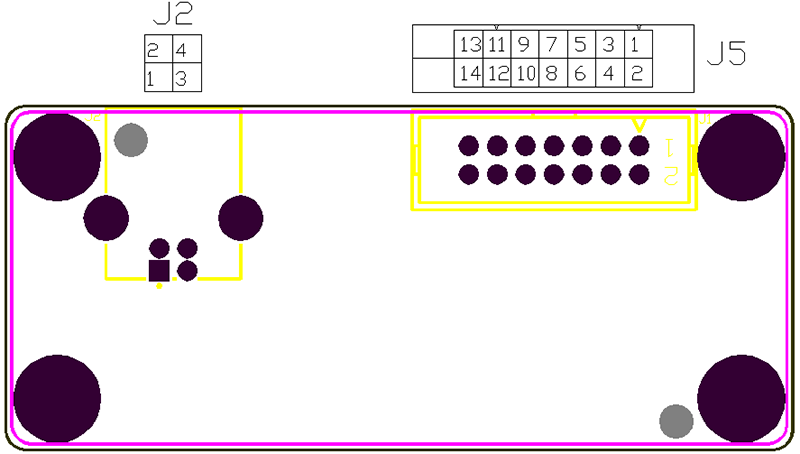

整體布局圖
J1
J1
| 信號接口 | 信號說明 | 備注 |
| J1_1 | 傳感器1信號輸入 | |
| J1_2 | 傳感器2信號輸入 | |
| J1_3 | 傳感器3信號輸入 | |
| J1_4 | 傳感器4信號輸入 | |
| J1_5 | 傳感器5信號輸入 | |
| J1_6 | 傳感器6信號輸入 | |
| J1_7 | 開關按鍵輸入1 | |
| J1_8 | 開關按鍵輸入2 | |
| J1_9 | 開關按鍵輸入3 | |
| J1_10 | 開關按鍵輸入4 | |
| J1_11 | GND | |
| J1_12 | GND | |
| J1_13 | +5V | |
| J1_14 | +5V |
外部傳感器接口
J2
| 信號接口 | 信號說明 | 備注 |
| J401_1 | +5V | USB提供+5V供電 |
| J401_2 | D- | USB差分數據- |
| J401_3 | D+ | USB差分數據+ |
| J401_4 | GND | 地 |
表2 USB接口
